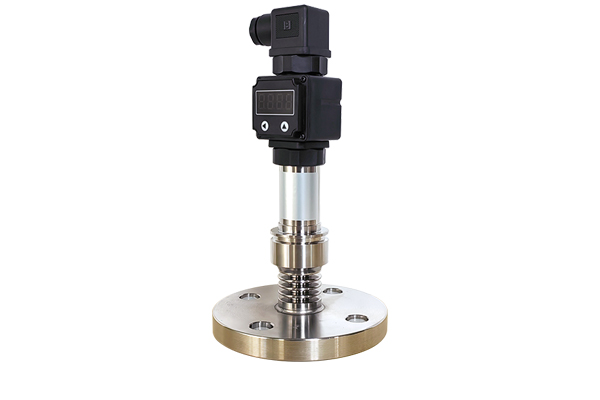

桿式高溫隔膜壓力變送器綜合解析
一、核心結構與工作原理
結構設計
采用桿式設計，通過不銹鋼材質的測量桿與彈性隔膜結合，將被測介質壓力傳遞至敏感元件。
隔膜材質：316L不銹鋼或哈氏合金，耐腐蝕且耐高溫（zui高150℃）。
傳感器類型：擴散硅或陶瓷電容式，集成溫度補償電路，zui高溫環境下精度穩定。
工作原理
壓力作用于隔膜產生微位移，通過惠斯通電橋?qū)C械信號轉換為電信號，經放大電路輸出4-20mA或0-10V標準信號。
高溫補償技術：采用濺射薄膜芯片或散熱片設計，降低溫漂影響（溫度漂移≤0.02%FS/°C）。
二、技術參數與性能
參數項 典型值/范圍 說明 來源
測量范圍 0-100MPa（可定制） 支持高壓場景（如油井、化纖設備）
精度 0.25%FS 高精度等級，滿足工業控制需求
耐溫性 -40℃~150℃（長期） 適配高溫熔體、蒸汽等介質
輸出信號 4-20mA/0-10V/1-5V 兼容PLC、DCS系統
防護等級 IP65/IP67 防塵防水，適合惡劣環境
三、應用場景
高溫高壓環境
化纖行業：測量熔體壓力（如聚酯生產），耐260℃高溫。
石油化工：油井、管道壓力監測，抗腐蝕性強（耐酸堿介質）。
粘稠/腐蝕性介質
食品與制藥：衛生型設計（拋光表面），符合FDA認證，適用于高粘度流體（如果醬、藥品）。
污水處理：抗堵塞結構，可測量含固體顆粒的沉淀性介質。
