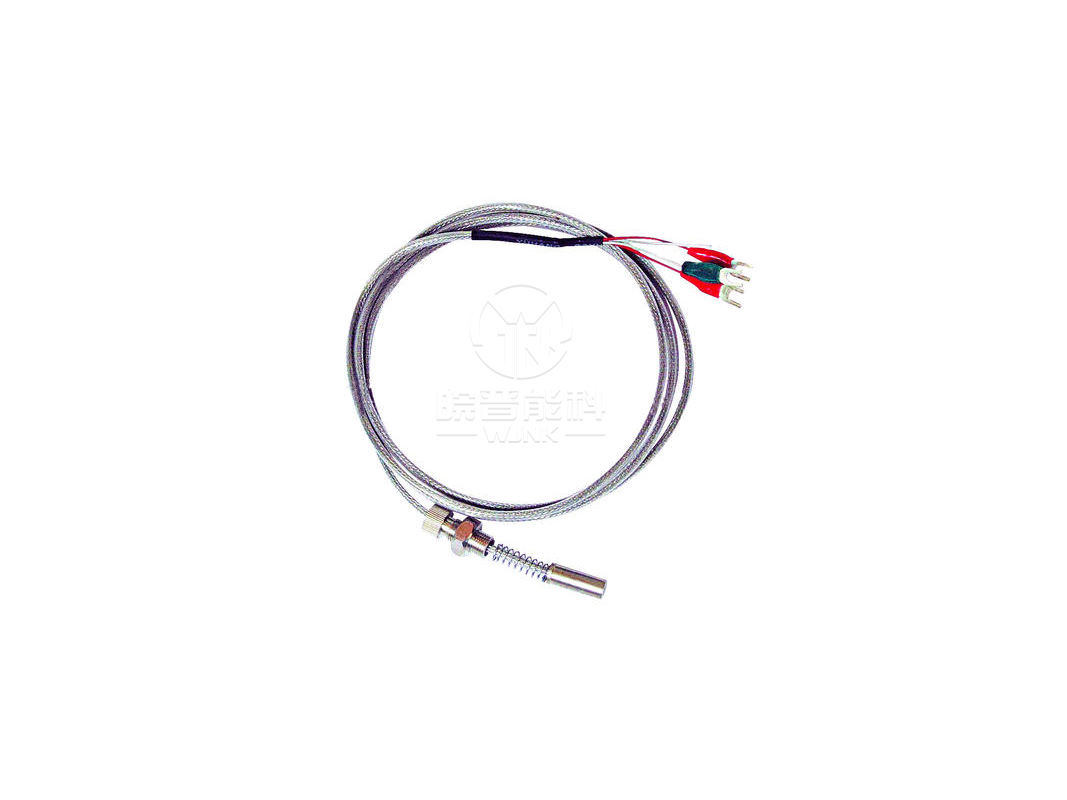

端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計前端，與一般軸向熱電阻相比，端面熱電阻能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
●主要技術參數
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
●測量范圍和允差（單位：mm）
| 名稱 | 測溫范圍℃ | 允許偏差△t℃ | 分度號 |
| 端面銅電阻 | -50-100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面鉑電阻 | -150-200 | B級：±(0.30+0.005|t|) | Pt100 |
型號規格
型 號 | 分度號 | 結構特征 | 測溫范圍℃ | 保護管材質 | 熱響應時間 | 規格 | 公稱壓力 | 外接線引線長度L （ mm） | |
直徑d（ mm） | M（ mm） | ||||||||
| WZCM-201 | Cu50 Cu100 | 固定埋入或螺紋連接 | -50-100 | 紫銅T2-Y | ＜15 | Φ 6 | M8x0 .75 | 常壓 | 500 |
| WZPM-201 | Pt100 | -150-200 | ＜15 | Φ 8.7 | M10x1 | ||||
| WZPM-201B | |||||||||
注：WZPM-201B采用引進元件WZPM-018，精度等級為A級。
