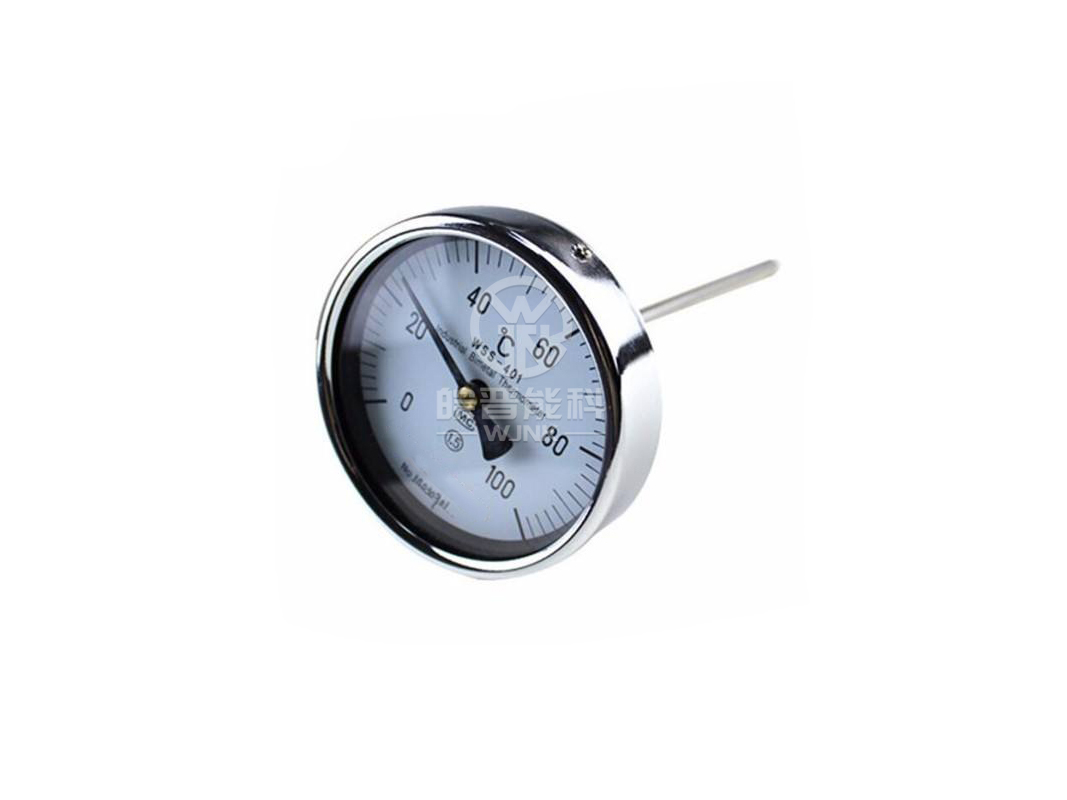

耐震雙金屬溫度計是一種特殊的雙金屬溫度計，以下是其詳細介紹：
一、結構特點
- 雙金屬片組件
- 由兩種不同膨脹系數的金屬或其他材料牢固地結合在一起組成雙金屬片。這種雙金屬片是溫度計的核心部件，當溫度變化時，由于兩種金屬的膨脹系數不同，雙金屬片會發生彎曲變形，其彎曲程度與溫度變化量相關。
- 為了增強耐震性能，雙金屬片的安裝和固定方式經過特殊設計。例如，采用彈性支撐結構，使雙金屬片在受到震動時能夠有一定的緩沖空間，減少震動對測量精度的影響。
- 外殼與保護管
- 外殼通常采用堅固的金屬材料制成，如不銹鋼，具有良好的機械強度和抗腐蝕能力。
- 保護管也是重要的組成部分，它包裹著雙金屬片的感溫部分。保護管的材質根據使用環境的不同而有所選擇，如在高溫環境下可能采用陶瓷保護管，在一般工業環境中常用不銹鋼保護管。保護管的形狀和設計有助于分散震動能量，保護內部的雙金屬片。
二、工作原理
- 溫度測量原理
- 基于雙金屬片的變形特性。當被測物體溫度升高時，雙金屬片會向膨脹系數小的一側彎曲；溫度降低時則向膨脹系數大的一側彎曲。通過將雙金屬片的一端固定，另一端連接指針或其他指示裝置，可以根據指針的偏轉角度來確定溫度值。
- 耐震原理
- 在結構上，除了上述提到的彈性支撐和保護管的分散震動能量外，內部的雙金屬片與連接部件之間的連接也具有一定的柔性。這種柔性連接可以在震動發生時減少震動力的直接傳遞，使雙金屬片的變形主要取決于溫度變化而不是震動干擾。
三、特點
- 耐震性
- 這是特點。能夠在有強烈震動的環境中正常工作，例如在機械制造車間、汽車發動機艙、飛機發動機附近等場所，不會因為震動而產生測量誤差或損壞。
- 溫度測量范圍
- 根據不同的雙金屬片組合，具有較寬的溫度測量范圍。常見的可測量 - 80℃到 +600℃的溫度范圍，能夠滿足大多數工業和消費類應用的需求。
- 可視性與指示性
- 一般配備有清晰的玻璃表盤和指針，能夠直觀地顯示溫度數值，方便現場人員讀取溫度數據。
四、應用領域
- 工業領域
- 在石油化工行業，用于監測反應釜、管道等設備的溫度，在震動較大的泵體、壓縮機附近也能準確測量。
- 在機械制造中，對機床的主軸、電機等部件的溫度進行監測，確保設備在合適的溫度范圍內運行。
- 汽車與交通運輸
- 在汽車的發動機艙內測量機油溫度、冷卻液溫度等，在火車、輪船等交通工具的動力系統中也有應用。
- 航空航天
- 在飛機發動機的監控系統中，耐震雙金屬溫度計可以準確測量發動機關鍵部位的溫度，保障飛行安全。
五、安裝與維護要點
- 安裝注意事項
- 安裝時要確保感溫部分與被測物體充分接觸，以保證測量的準確性。對于震動較大的環境，要選擇合適的安裝位置，盡量避免安裝在震動的源頭附近。
- 按照規定的扭矩擰緊安裝螺絲，防止過緊或過松影響儀器的性能。
- 維護工作
- 定期檢查表盤是否清晰，指針是否靈活。
- 檢查保護管是否有破損、腐蝕等情況，如有損壞應及時更換。
- 校準測量數據，確保測量的準確性。
