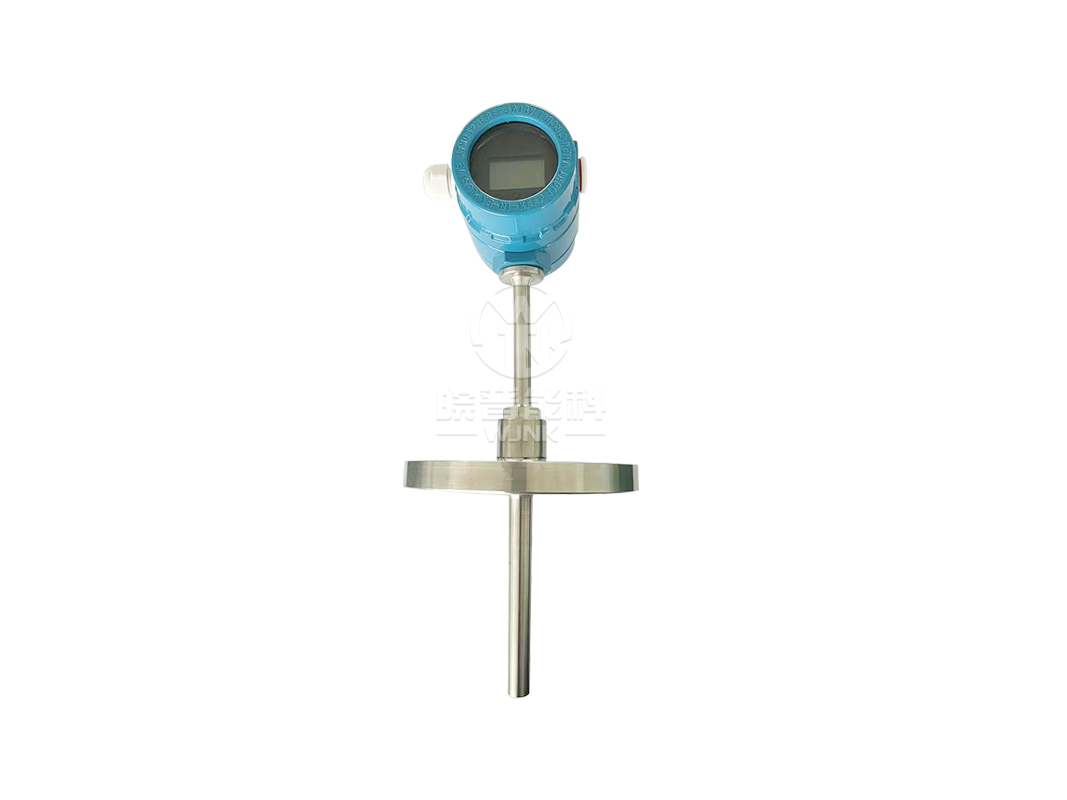

一體化溫度變送器是一種將溫度傳感器與信號轉換、放大、傳輸等功能集成于一體的溫度測量設備。
一、結構與原理
- 組成部分
- 溫度傳感器：通常采用熱電偶或熱電阻作為感溫元件。熱電偶利用塞貝克效應，不同金屬組成的回路在不同溫度下產生熱電勢；熱電阻則是基于金屬的電阻隨溫度變化而改變的特性，常見如鉑電阻（PT100）。
- 信號調理電路：對溫度傳感器輸出的微弱信號進行處理。對于熱電偶輸出的毫伏級信號，進行放大、線性化處理；對于熱電阻的輸出信號，進行轉換和放大。
- 電源電路：為整個變送器提供穩定的工作電源。
- 輸出電路：將處理后的信號轉換為標準的電流（如4 - 20mA）、電壓（如0 - 5V、1 - 5V）信號輸出。
- 工作原理
- 溫度傳感器感知被測溫度的變化，將其轉換為相應的電信號。然后，信號調理電路對這個信號進行一系列處理，使其成為適合傳輸和后續設備處理的標準化信號。通過輸出電路將信號輸出到外部設備，如PLC（可編程邏輯控制器）、DCS（分布式控制系統）等。
二、特點
- 精度與穩定性
- 具有較高的測量精度，能夠滿足大多數工業溫度測量需求。精度等級常見的有0.2級、0.5級、1.0級等。
- 穩定性好，在正常工作環境下，能持續穩定地輸出準確的測量結果。
- 集成性與緊湊性
- 集成了多種功能，減少了連接線路和外部設備的需求，安裝方便。體積小巧，適合在空間有限的場合使用。
- 抗干擾能力
- 由于采用了標準化的信號輸出（如4 - 20mA電流信號對電磁干擾具有較強的抵抗能力），并且在設計上注重電磁兼容性，所以在復雜的工業環境中也能可靠工作。
三、應用領域
- 工業自動化
- 在石油、化工、電力、冶金等行業廣泛應用。例如在煉油廠的管道溫度監測、發電廠鍋爐溫度控制、鋼鐵廠熔爐溫度測量等場景中，一體化溫度變送器能夠準確地將溫度信息傳送給控制系統，以便進行準確的溫度調控。
- 樓宇自動化
- 用于建筑物內的空調系統、供暖系統等溫度監測和控制?？梢园惭b在空調機組的出風口、暖氣管道等位置，實現對室內溫度的有效監控。
四、安裝與維護要點
- 安裝要求
- 安裝時要確保溫度傳感器與被測物體充分接觸，對于熱電偶和熱電阻，要根據不同的安裝要求選擇合適的安裝方式，如螺紋連接、法蘭連接等。
- 注意避免強電磁場對變送器的干擾，盡量遠離大型電機、變壓器等設備。
- 維護工作
- 定期檢查變送器的工作狀態，包括信號輸出是否正常、電源是否穩定等。
- 清潔溫度傳感器表面，防止污垢、油污等影響測量精度。如果發現測量結果異常，要及時進行故障排查和維修。
