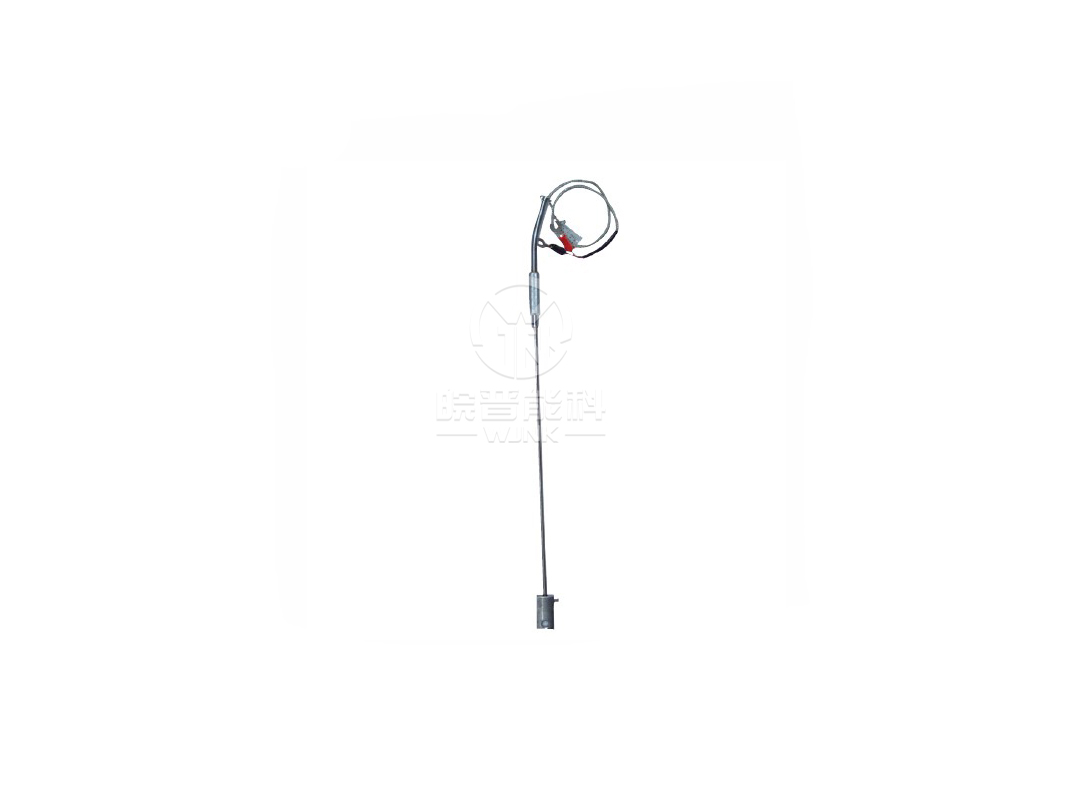

爐壁熱電偶是一種專門用于測量爐壁溫度的傳感器。
一、結構特點
- 保護管設計
- 爐壁熱電偶的保護管通常較為堅固且耐高溫。常見的保護管材質有陶瓷、不銹鋼等。陶瓷保護管具有良好的耐高溫性能和化學穩定性，適合在高溫且有一定腐蝕性的爐內環境中使用；不銹鋼保護管則具有較好的機械強度，能抵御爐內的氣流沖擊和可能的物理碰撞。
- 熱電偶絲配置
- 內部的熱電偶絲根據不同的溫度測量范圍和精度要求進行選型。例如，常用的K型熱電偶（鎳鉻 - 鎳硅）適用于較寬的溫度范圍（- 200℃ - 1300℃），在爐壁溫度測量中較為常用；S型熱電偶（鉑銠10 - 鉑）則適用于更高溫度（0℃ - 1600℃）且精度要求較高的場合。
二、工作原理
- 基于塞貝克效應
- 當熱電偶絲的兩端存在溫度差時，會產生熱電勢。爐壁熱電偶的熱端（測量端）緊貼爐壁，感受爐壁溫度，冷端（參考端）通常處于環境溫度下。通過測量熱電偶回路中的熱電勢大小，再根據熱電偶的分度表就可以確定熱端的溫度。
- 信號傳輸
- 產生的熱電勢信號非常微弱，需要經過專門的信號調理電路進行放大、線性化等處理，然后才能被數據采集系統或控制系統所接收和處理。
三、應用領域
- 工業爐窯
- 在鋼鐵、陶瓷、玻璃等行業的爐窯中廣泛應用。例如在鋼鐵冶煉的高爐、轉爐中，爐壁熱電偶可以實時監測爐壁溫度，這對于控制爐內反應進程、提高產品質量、延長爐襯使用壽命非常重要。
- 火力發電
- 在火力發電站的鍋爐爐壁處，用于監測爐壁溫度。通過監測可以及時發現爐壁是否存在過熱現象，預防爐壁損壞，保障發電設備的安全運行。
四、安裝與維護要點
- 安裝要求
- 安裝時要確保熱電偶的熱端與爐壁充分接觸，以保證測量的準確性?？梢圆捎煤附?、法蘭連接等方式固定熱電偶，但要注意避免在安裝過程中損壞熱電偶絲。
- 同時，要考慮熱電偶的冷端環境，盡量使其處于穩定的溫度環境下，或者采取有效的冷端補償措施。
- 維護方面
- 定期檢查熱電偶的外觀，查看保護管是否有破損、腐蝕等情況。
- 對測量數據進行定期分析，如果發現數據異常波動，要及時檢查熱電偶是否出現故障，如熱電偶絲斷路、短路等情況，并及時更換或維修。
